品牌:松下panasonic
型號:AG-MDR25MC/AG-MDC20MC

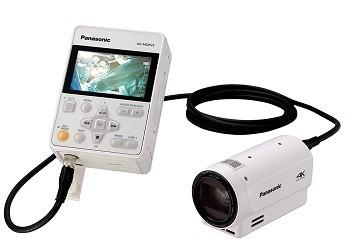

AG-MDR25MC/AG-MDC20MC 外科影像記錄系統
適用于記錄高質量醫學視頻的便攜式攝錄系統
內窺鏡圖像和IP網絡化
記錄高質量、高分辨率的外科圖像
支持IP流媒體和IP控制的多功能接口
適用于記錄高質量醫學視頻的 便攜式攝錄系統
◎ 新型POVCAM支持醫學視頻、內窺鏡圖像和IP網絡化
繼承了第一代POVCAM的小巧、輕便、自由式拍攝
? 攝像機小巧緊湊,安裝靈活
自由式:小巧輕便的設計和遠程操作允許攝像機安裝在以前無法安裝的地方和角度,操作自由。
選配件線纜(3m/20m):與第一代POVCAM的線纜相同,便于系統更換。
內置立體聲麥克風:用于記錄視頻的聲音。
反向掃描模式:圖像倒置,用于頂置式攝像機拍攝。
場景文件:自動設置和三個手動設置文件允許切換并保存場景設置。
? 小巧輕便的電池供電攝像機
輕量、靈便型:攝像機上有觸摸顯示屏和大按鈕,操作更完善。
鍵盤鎖功能:操作按鈕能暫時禁用,防止誤操作。
電池驅動: 后面板上有電池座。支持大容量電池(11,800mAh/8,850mAh/5,900mAh/ 5,800mAh)。
直流電源操作:搭載適于直流12V電源的輸入接口。還包括交流適配器。
主機上的電源激活模式連接集中電源開/關。
左右兩邊均有螺紋孔,便于臂架安裝。
? LCD觸摸屏監視器
高分辨率:16:9屏,3.5英寸,約115萬點面板。
LCD反轉顯示:LCD監視器上顯示的圖像可以垂直和水平反轉。攝像機可以垂直反轉以適應安裝條件。
*當圖像反轉時,記錄的圖像將保持其原來的方向。
觸摸面板:體積小,多種簡易的功能操作。
13個用戶按鈕:除了一個硬鍵,還能顯示12個用戶按鈕。功能可以分配到每個 按鈕。四個場景文件按鈕還可輕松切換場景設置。
輔助聚焦:峰值顯示輔助聚焦(使用色彩加重聚焦區域)。
可靠性設計尤其適用于醫療應用
? 符合醫學標準
醫療電子設備安全標準(IEC 60601-1) 和電磁兼容標準(IEC60601-1-2)。
*交流240V/60Hz,不符合該標準。
? 保護鏡
小型術野攝像機鏡頭前部的保護鏡(MC保護裝置/附件) 作為標準附件。保護 鏡頭不被滴濺。
? 控制按鍵膜片
攝像機的控制按鍵采用覆膜觸摸設計。表面無縫隙,用乙醇消毒即可,清潔簡便。
記錄高質量、高分辨率的外科圖像
? 29.5mm *1 廣角20倍光學變焦鏡頭
29.5mm *1 廣角20倍光學變焦鏡頭:即使體積小巧,仍能實現29.5mm *1 廣角拍攝。
20倍光學變焦:變焦范圍從29.5mm *1 廣角至612mm *1 特寫,適用于多種應用。
智能變焦:允許在HD格式下以高達30倍變焦拍攝(4K時為22倍)。
數字變焦: 數字變焦(×1.4/×2/×4/×6/×8) ,在變焦過程中不影響亮度。結合光學變焦和智能變焦,最大可進行240倍變焦 *2 。
主機上的電源激活模式連接集中電源開/關。
左右兩邊均有螺紋孔,便于臂架安裝。
*1: 相當于35mm。
*2: 在HD格式下使用20倍光學變焦+ 智能變焦+ 8倍數字變焦時。隨著數字變焦放大率的增加, 圖像質量會下降。
? 高分辨率4K (UHD)/FHD圖像記錄
小型術野攝像機配備總像素為1276萬像素的 逐行掃描MOS傳感器。除了4K (UHD 3840x 2160) 29.97p/23.98p/25p*和FHD(1920 x 1080) 59.94p* 圖像,攝像機還支持多格式圖像拍攝。(參見“記錄格式”)
高分辨率、逐行掃描傳感器大大超越了之前POVCAM 型號機的高清圖像質量。全高清圖像拍攝使用AVCHD格式,實現高圖像質量和低碼流數據傳輸。
* 僅當連接AG-MDC20MC小型術野攝像機時,才有可能進行4K拍攝。4K指UHD(3840 x 2160) 分辨率。4K拍攝模式下通過HDMI/SDI 輸出的最大分辨率為FHD(1920 x 1080) 59.94i/50i。
? 5軸混合圖像穩定器呈現穩定的圖像
光學圖像穩定器(HD/4K):搭載強大的光學圖像穩定器(OIS) 系統。即使在攝像機不穩 定的情況下,如安裝在機械臂上時,圖像也能得以校正。
5軸混合圖像穩定器(HD):在HD模式下,將電子圖像穩定添加到光學系統 穩定器(OIS)系統中,探測并校正5個軸上的運動,包括滾動。對于邊走邊拍非 常有效。
自定義光學圖像穩定器:當攝像機固定在天花板或萬能工作臺時,設置優化 振動控制(可切換)。
? 外科手術燈模式下可調節圖像質量
外科手術燈模式:搭載色彩再現矩陣,可在外科手術燈下使用。
16軸獨立色彩校正:可調節特殊的外科手術色彩。
光學ND濾鏡: 光學 ND濾鏡可手動切換(CLEAR, 1/4, 1/16, 1/64)。即使在外科 手術 燈高亮度照明的情況下,也可防止因光圈縮小帶來的分辨率降低。
動態范圍擴展(DRS):該功能抑制陰影和高亮區,當同一個場景存在黑暗、明 亮和中度陰影時,可呈現有層次的圖像。
增益/光圈: 最大可實現36dB的增益增量。還可單獨調節光圈。
快門:支持帶同步掃描的慢速快門功能。
其他圖像調節:細節、V-細節、細節降噪、膚色細節、白平衡、色溫、色度電平、 色度相位、主消隱脈沖、伽瑪、黑伽瑪、拐點和NR控制。
自動聚焦 + 自定義自動聚焦:可調節自動聚焦穩定性以適應外科手術條件。
記錄模式 | 圖像尺寸 | 比特率 | 幀頻 | 音頻 |
記錄時間 (大約) |
||
59.94 Hz | 50.00 Hz | ||||||
MP4* |
4K (UHD) |
3840×2160 | 50 Mbps (VBR) |
29.97p 23.98p |
25p |
LPCM 1.5Mbps |
5 小時 20 分鐘 |
AVCHD | PS | 1920×1080 | 25 Mbps (VBR) | 59.94p | 50p |
Doiby Audio 384kbps |
11 小時 |
PH | 21 Mbps (VBR) |
59.94i 23.98p |
50i |
12 小時 30 分鐘 |
|||
HA | 17 Mbps (VBR) | 59.94i | 50i |
Doiby Audio 256kbps |
17 小時 | ||
HE | 1440×1080 | 5 Mbps (VBR) | 59.94i | 50i | 56 小時 | ||
PH | 1280×720 | 21 Mbps (VBR) | 59.94p | 50p |
Doiby Audio 384kbps |
12 小時 30 分鐘 |
|
PM | 8 Mbps (VBR) | 59.94p | 50p |
Doiby Audio 256kbps |
35 小時 |
常規 | |
型號 | AG-MDR25MC |
電源 | DC 7.28 V ( 帶電池 ), DC 12 V ( 帶交流適配器 ) |
功耗 |
待機狀態下:1.1 A (帶電池),0.7 A (帶交流適配器) 選配件AG-MDC20MC攝像機:2.2 A (帶電池),1.4 A (帶交流適配器) |
操作溫度 | 0°C 至 40°C |
操作濕度 | 10% 至 80% ( 無結露 ) |
重量 | 約 590g |
尺寸 ( 寬 x 高 x 深 ) | 100 mm x 53.5 mm x 104 mm ( 不包括凸出部分 ) |
存儲卡記錄 | |
記錄媒介 |
SDHC存儲卡 (4GB至32GB) , SDXC存儲卡 (48GB至128GB) MP4:高于Class10, AVCHD:高于Class4 |
記錄插槽 | 2 個插槽 |
系統格式 | 59.94 Hz / 50.00 Hz |
運動記錄 | 記錄系統 : MP4, AVCHD |
靜止畫面記錄 | 記錄系統 : JPEG (DCF/Exif2.2) |
數字視頻 / 數字音頻 | |
輸出視頻信號 | 8 位 4:2:2 |
記錄視頻信號 | 8 位 4:2:0 |
視頻壓縮 | MP4: MPEG-4, AVCHD: AVC/H.264 高級畫質 |
記錄音頻信號 | 48 kHz/16 bit 2 CH |
音頻壓縮 | MP4: LPCM, AVCHD: Dolby Audio |
余域 | 12 dB |
視頻輸入 / 輸出 | |
SDI 輸入 |
支持 BNC x 1, 0.8 V [p-p], 75 Ω, 3 G/1.5 G HD SDI 輸入格式:1080/59.94p LEVEL-A/LEVEL-B, 1080/50p LEVEL-A/LEVEL-B, 1080/29.97PsF/25PsF/23.98PsF, 1080/59.94i/50i, 720/59.94p/50p |
SDI 輸出 |
支持 BNC x 1, 0.8 V [p-p], 75 Ω, 3 G/1.5 G HD SDI 輸出格式 : 與輸入格式相同 |
HDMI 輸出 |
A 型接口 x 1, 不支持 VIERA Link 輸出格式 : 2160/29.97p/25p/23.98p, 1080/59.94p/50p/29.97p/25p/ 23.98p/59.94i/50i, 720/59.94p/50p, 480/59.94p, 576/50p |
音頻輸入 / 輸出 | |
麥克風/ 線路輸入 |
3.5mm 直徑、立體聲迷你插孔(麥克風輸入和線路輸入) 麥克風 : ?60 dBV (靈敏性相當于?40 dB , 0 dB=1 V/Pa 1 kHz), 支持插入式電源 線路 : ?10 dBV |
SDI 輸出 | 2CH(LPCM) , 可切換增益 : 0 dB/?6 dB/?12 dB |
HDMI 輸出 | 2CH(LPCM) |
耳機 | 3.5mm 直徑、 立體聲迷你插孔 x 1 |
揚聲器 | 20mm 直徑、 圓形揚聲器 x 1 |
常規 | |
型號 | AG-MDR20MC |
電源 | DC 9 V (AG-UMR20MC 供電 ) |
功耗 | 0.6 A |
操作溫度 | 0°C 至 40°C |
操作濕度 | 10% 至 80% ( 無結露 ) |
重量 | 機身:約325g 拍攝部件:約333g(包括保護裝置) |
尺寸 ( 寬 x 高 x 深 ) |
機身 : 64 mm x 72 mm x 131 mm ( 不包括凸出部分 ) 拍攝部件 :64 mm x 72 mm x 134.5 mm ( 包括凸出部分 ) |
攝像機 | |
感光元件 |
1/2.3型MOS MOS圖像傳感器 ( 總像素 : 大約 1276 萬像素 ) |
鏡頭 |
變焦:20倍光學電動變焦 F值:F1.8 至F3.6,焦距: f= 4.08mm至81.6mm 35mm轉換:29.5mm至612.0mm (混合光學圖像穩定器模式“關閉”) 濾鏡直徑:49 mm , ND濾鏡:CLEAR, 1/4, 1/16, 1/64 (內置) 最短拍攝距離:變焦范圍內為1.5m,廣角時為3cm 紅外截止濾光片:包括開/關控制功能 |
變焦 | 智能變焦 : x30(HD), x22(4K) 數字變焦 :x1.4、x2、x4、x6、x8 |
圖像穩定器 | 光學圖像穩定器 (HD/4K) 5 軸混合圖像穩定器 (HD) |
增益設置 |
自動、手動0dB至30dB(1 dB步進), 超增益33dB, 36dB *自動模式下, 通過自動增益控制限制設置,可選擇3dB至30dB(3dB步進) |
白平衡 | ATW, ATW LOCK, AWB A, AWB B, P3200K, P5600K, VAR (2000 K至 15000 K) |
外部接口 | |
攝像機 | 20 針專用接口 |
LAN | IP 控制 LAN 接口 (RJ-45) 直連 / 交叉線纜自動探測功能 |
遠程 |
2.5mm 直徑、立體聲迷你插孔( 變焦、S/S) x 1 3.5mm 直徑、迷你插孔( 聚焦、光圈)x 1 |
USB 2.0 | Mini-B 型接口 , 大容量存儲 ( 讀 / 寫 ) |
DC 12 V 輸入 | DC 12 V (11.4 V 至 12.6 V) EIAJ 類型 4 |
監視器 | |
LCD 監視器 | 3.5 型 LCD 監視器 , 約 115 萬點 |
網絡 | |
視頻壓縮 |
A 型接口 x 1, 不支持 VIERA Link 輸出格式 : 2160/29.97p/25p/23.98p, 1080/59.94p/50p/29.97p/25p/ 23.98p/59.94i/50i, 720/59.94p/50p, 480/59.94p, 576/50p |
音頻壓縮 | AAC-LC (48kHz, 16 位 , 2 CH, 128 kbps) |
傳輸模式 (JPEG) |
分辨率 640 x 360: 幀頻 (59.94 Hz) : 30 fps, 15 fps, 5 fps 幀頻 (50.00 Hz) : 25 fps, 12.5 fps, 5 fps |
傳輸模式 (H.264) |
分辨率 3840 x 2160/640 x 360: 幀頻 (59.94 Hz) : 30 fps, 15 fps, 5 fps 幀頻 (50.00 Hz) : 25 fps, 12.5 fps, 5 fps 分辨率 1920 x 1080/1280 x 720: 幀頻 (59.94 Hz) : 60 fps, 30 fps, 15 fps, 5 fps 幀頻 (50.00 Hz) : 50 fps, 25 fps, 12.5 fps, 5 fps * 根據實際情況,幀頻低于設置值 |
支持的協議 |
TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, DHCP, DNS, NTP, IGMP, UPnP, ICMP, ARP, RTSPoverTCP, RTSPoverHTTP, SSL (TLS) , MultiCast/UniCast |
IP接口線纜 | LAN線纜*(高于5類) 最長100m *推薦STP (屏蔽雙絞線) |
支持的操作系統 | |
Windows |
Microsoft ® Windows 10 (32 位 /64 位 ) , Internet Explorer 11 Microsoft ® Windows 7 (32 位 /64 位 ) SP1, Internet Explorer 11 |
Mac | MacOS v10.12 Safari10, OS X v10.11 Safari10 |
支持的瀏覽器 | |
iOS 設備 | iPhone/iPad/iPod touch, iOS 10, 標準瀏覽器 |
Android | Android OS 4.4, 標準瀏覽器 |
支持的控制器 | |
控制器 | AW-RP50MC, AW-RP120MC, AK-HRP200MC * 有些型號需要升級 |
交流適配器 | |
額定輸入電壓 | AC 100 V – 240 V, 50 Hz/60 Hz, 1.2 A |
輸入電容 | 79 VA (AC 100 V) , 99 VA (AC 240 V) |
額定輸出 | DC 12 V, 3.0 A |
操作溫度 | 0 °C 至 40 °C |
操作濕度 | 10 % 至 90 % ( 無結露 ) |
重量 | 約 225g |
尺寸 ( 寬 x 高 x 深 ) | 115 mmx 37 mmx 57 mm( 不包括直流電碼 ) |
快門速度 |
59.94i/59.94p模式: 1/60秒, 1/100秒, 1/120秒, 1/180秒, 1/250秒, 1/350秒, 1/500秒, 1/750秒, 1/1000秒, 1/1500秒, 1/2000秒, 1/3000秒, 1/4000秒, 1/8000秒 29.97p模式: 1/30秒, 1/50秒, 1/60秒, 1/100秒,1/120秒, 1/180秒至1/8000秒 (同上) 23.98p mode: 1/24秒, 1/48秒, 1/50秒, 1/60秒, 1/100 秒 , 1/120 秒 , 1/180 秒至 1/8000 秒 (同上) 50i/50p 模式: 1/50秒, 1/60秒, 1/100秒, 1/125秒, 1/180秒至1/8000秒 (同上) 25.00p模式: 1/25秒, 1/50秒, 1/60秒, 1/100秒, 1/125秒, 1/180秒至1/8000秒 (同上) |
慢速快門 |
59.94i/59.94p 模式 : 1/2 秒 , 1/4 秒 , 1/8 秒 , 1/15 秒 , 1/30 秒 29.97p 模式 : 1/2 秒 , 1/4 秒 , 1/8 秒 , 1/15 秒 23.98p 模式 : 1/2 秒 , 1/3 秒 , 1/6 秒 , 1/12 秒 50i/50p 模式 : 1/2 秒 , 1/3 秒 , 1/6 秒 , 1/12 秒 , 1/25 秒 , 25.00p 模式 : 1/2 秒 , 1/3 秒 , 1/6 秒 , 1/12 秒 |
同步掃描 |
59.94i/59.94p 模式 : 1/60.0 秒至 1/285.6 秒 29.97p 模式 : 1/30.0 秒至 1/206.5 秒 23.98p 模式 : 1/24.0 秒至 1/280.1 秒 50i/50p 模式 : 1/50.0 秒至 1/209.2 秒 25p 模式 : 1/25.0 秒至 1/224.3 秒 |
最低照度 | 0.2 lx ( 慢速快門 : 1/2 秒 , 增益 : +36 dB) |
水平分辨率 : ( 類型、中心 ) |
1,300 TV (25.00p 回放時,HDMI 輸出 2160/29.97p ) 1,000 TV (50.00p 回放時, HDMI 輸出 1080/59.94p ) |
輸入 / 輸出 | |
音頻輸入 | 內置麥克風 ( 雙聲道立體聲 ) |
接口 | 20 針專用接口 ( 連接 AG-MDR25MC) |
