品牌:PELCO派爾高
型號:PT1280P/PP
PT1280SL/PP

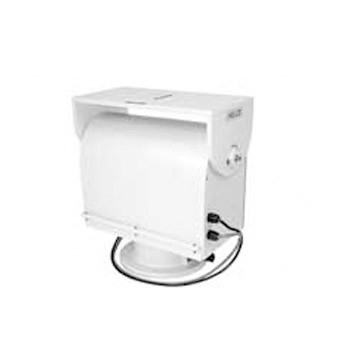

PT1280P/PP /PT1280SL/PP 系列派爾高PECLO云臺
型號PT1280P / PT1280SL 系列
類型室外、重型、饋通
工作電壓120 VAC
機械特性
平移在水平面上移動:0-355 o (PT1280P) ; 360 o (PT1280SL)
速度6 o/ 秒 ±1 o
扭矩50 英尺– 磅,額定電壓
傾斜在垂直面上以 ±90 o 移動
速度3 o/ 秒 ±0.5 o
扭矩100 英尺– 磅,額定電壓
最大負載100 磅(45.4 公斤)
傾斜臺面至重心 5 英寸(12.7 厘米) 處
傳動可調的蝸輪傳動驅動裝置
軸承
平移重型滾珠軸承
傾斜O(jiān)ilite 青銅襯套
工作周期50% 工作周期;額定為 30 分鐘
工作溫度-10 o 至 120 oF (-23 o 至 49 oC)
輸入電壓120 VAC, 50/60 赫茲
電源要求
運轉水平轉動:0.48 A (57.5 VA)
垂直轉動:0.48 A (57.5 VA)
啟動水平轉動0.60 A (72.5 VA)
垂直轉動0.60 A (72.5 VA)
電源要求-
運轉-
啟動-
最大電流每根導線 2 A ( 僅限于 SL 型號)
最大工作距離* PT1280P(6 芯導線)
電纜尺寸20 AWG (0.5 毫米2)
18 AWG (1.0 毫米2)
16 AWG (1.5 毫米2)
最大距離A:489 英尺(149 米)
778 英尺(237 米)
1,235 英尺(376 米)
B:5,800 英尺(1,767 米)
8,250 英尺(2,515 米)
13,000 英尺(3,962 米)
最大工作距離* 7 芯導線
電纜尺寸20 AWG (0.5 毫米2)
18 AWG (1.0 毫米2)
16 AWG (1.5 毫米2)
最大距離A:978 英尺(298 米)
1,556 英尺(474 米)
2,470 英尺(752 米)
電機二相感應型,瞬時反轉
限位開關每個( 云臺) 5 A ;外部調整
注:
1. 從控制器到云臺的距離 (A) 與從中繼箱到云臺的距離相同。
2. 使用低電壓控制器 (24 VAC) 和一個中繼箱能夠延長最大工作距離。從控制器到中繼箱的距離 (B) 在所有的用途中都一樣。
3. 計算距離長度時假設兩個電機(云臺)在運轉及電纜中的電壓降為10%。
